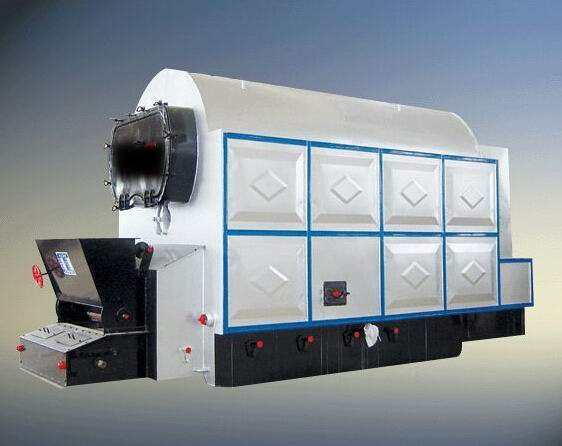

鏈條蒸汽鍋爐
文章作者： 添加時間：2018-09-06 08:28 瀏覽次數：2448
- 產品名稱：鏈條蒸汽鍋爐
- 產品分類：蒸汽鍋爐
- 產品簡介： 鏈條蒸汽鍋爐采用雙鍋筒橫置式布置，鱗片式爐排，膜式水冷壁結構，水冷拱專利技術，可單層或雙層靈活布置
- 服務熱線：15649988588
產品介紹：
鏈條蒸汽鍋爐產品介紹：
鏈條蒸汽鍋爐采用雙鍋筒橫置式布置，鱗片式爐排，膜式水冷壁結構，水冷拱專利技術，可單層或雙層靈活布置，具有結構緊湊，密封好，荷重輕，升溫升壓快，出力足，安裝方便等特點。該類型鍋爐燃燒系統運行穩定，煤種適應性強，加之自身具有除塵功能，使鍋爐的排煙黑度和原始排塵濃度均符合環保要求。
鏈條蒸汽鍋爐采用雙鍋筒橫置式布置，鱗片式爐排，膜式水冷壁結構，水冷拱專利技術，可單層或雙層靈活布置，具有結構緊湊，密封好，荷重輕，升溫升壓快，出力足，安裝方便等特點。該類型鍋爐燃燒系統運行穩定，煤種適應性強，加之自身具有除塵功能，使鍋爐的排煙黑度和原始排塵濃度均符合環保要求。
工作原理：
給煤系統是由加煤斗進行自動落煤，借助煤閘門來調節鏈條爐排上煤層的厚度，另外再通過改變爐排的行進速度來達到調節給煤量以適應鍋爐負荷及煤質的變化。爐排為順轉鱗片式不漏煤爐排，整個燃燒設備由下部導軌、支架、主動軸、從動軸、爐鏈與爐條、前擋風門、擋渣器等組成。
產品結構：
基本結構由上鍋筒、下鍋筒、水冷壁、對流管束、省煤器、空氣預熱器等部件組成。上下鍋筒之間設置對流管束，煙氣橫向沖刷流動，鍋爐尾部布置省煤器和空氣預熱器。鍋爐前部由水冷壁組成爐膛。
產品性能特點：
一、熱效率高
1.鍋爐本體采用膜式水冷壁全密封結構。鍋爐密封性好不漏風，降低了散熱損失和排煙損失，提高了鍋爐熱效率，同時改善了鍋爐房工作環境。
2.鍋爐尾部布置省煤器和空氣預熱器，有效利用煙氣余熱，提高鍋爐熱效率。
二、燃燒效率高
1.鍋爐采用雙側進風獨立風室結構，可以靈活調節各風室風量風壓大小，保證燃燒效果。
2.采用特有的二次風結構，有效的改善了爐內的空氣動力場，將熾熱的顆粒引向前拱，有利于燃料的引燃點火，同時也延長了燃料在爐內的停留時間，提高了燃料的適應性和利用率。
三、先進的拱形設計
1.爐拱拱型設計采用西安交大獲國家科技進步二等獎的爐拱最新科技成果，形成明顯的倒“α”煙氣流程，鍋爐煤種適應性強。
2.鍋爐前后拱為水冷“濕拱”結構，拱管對前后拱不僅起到“筋”強度加強作用，同時也起到衡定爐拱溫度，保護爐拱作用。
四、運行靈活，使用壽命長
1.燃燒設備采用鱗片式鏈條爐排，漏風少，耐高溫，采用雙側進風獨立風室結構，可以靈活調節各風室風量風壓大小。
2.采用推拉式閘板清灰裝置。閘板為耐熱鑄鐵精加工面結構，有效防止二次燃燒變形和爐排漏風。
技術參數：
技術參數：
| 型號 | SHL10-1.25/2.5/2.45 | SHL20-1.6/1.25/2.5 | SHL30-1.25/1.6/2.5 | SHL35-1.25/1.6/2.5 |
| 額定蒸發量 (t/h) | 10 | 20 | 30 | 35 |
| 額定工作壓力 (MPa) | 1.25/2.5/2.45 | 1.6/1.25/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 |
| 額定蒸汽溫度 (℃) | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 |
| 給水溫度 (℃) | 105 | 105 | 105 | 105 |
| 熱效率 (%) | 81 | 81.5 | 82 | 82 |
| 爐排面積 (㎡) | 12.2 | 23.2 | 31 | 35.12 |
| 鍋爐大件運輸重量 (t) | 3.2 | 7.3 | 10.7 | 9.5 |
| 鍋爐大件運輸尺寸(L×W×H) (m) | 11.9×7.0×9.8 | 14.3×8.8×12.5 | 12×6×7.5 | 15.35×8.88×12.5 |
| 注：參數僅供參考 | ||||
